Athena로 ALB Access Log 분석하기
Appliation Load Balancer에는 액세스 로그를 저장할 수 있는 기능이 있다. 이를 활성화 하면 S3에 모든 요청 로그를 저장하게 되는데, 동일한 날짜의 요청이라도 한 파일에 저장되는 것이 아니라 굉장히 많은 .gz 형식의 압축파일로 쪼개져 저장된다.
아름답다
/order 라는 경로로 들어오는 요청을 검색해 본다고 가정해보자. 일단 파일을 찾기 위해 마지막 수정 필드를 확인해야 한다. 어찌저찌 파일을 찾았다면 파일을 다운받고 압축풀고 잘 읽어지지도 않는 파일을 찾아야 한다. 시간대가 좀 차이나는 요청을 비교해야 한다면 수많은 파일을 띄워놓고 하나하나 비교해야 한다.
AWS 에서 제공하는 Amazone Athena 서비스를 이용하여 SQL문으로 원하는 데이터를 쉽게 추출할 수 있다.

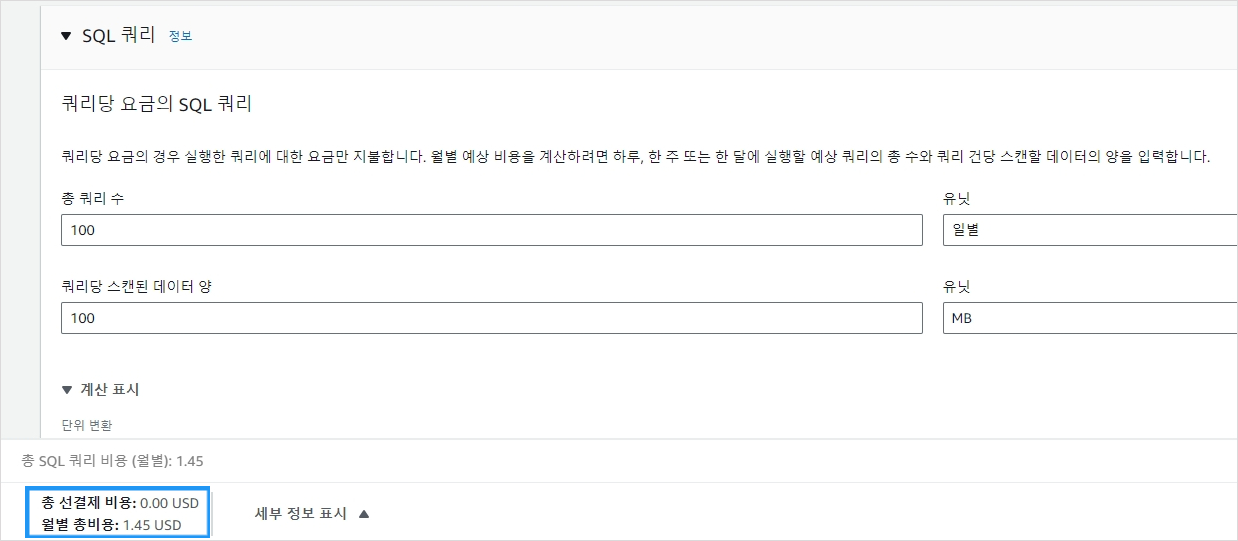

Athena는 표준 SQL을 사용해 S3에 있는 데이터를 직접 간편하게 분석할 수 있는 대화형 쿼리 서비스이다. Athena는 서버리스이므로 인프라 설정이나 관리가 불필요하며, 실행하는 쿼리 또는 쿼리에 필요한 컴퓨팅을 기준으로 요금을 지불할 수 있다. 스캔한 데이터 1TB 당 $5의 요금이 부과된다. 예를들어 Athena를 사용해 100MB 의 데이터를 스캔하는 쿼리를 매일 100개씩 실행한다면 월별 $1.45의 요금이 부과된다.
엄청난 크기의 데이터를 다룬다면 비용이 부담되겠지만, 적당한 트래픽이 발생하는 서비스의 ALB 로그 분석용으로만 사용한다면 비용 압박은 거의 없다고 생각된다. (이런거 아끼는 회사는…ㅎ)
파티셔닝 관리를 위한 CREATE, ALTER 혹은 DROP TABLE 문과 같은 DDL문 또는 실패한 쿼리에는 요금이 부과되지 않습니다. 취소한 쿼리는 쿼리를 취소할 시점에 스캔된 총 데이터 양에 따라 요금이 청구됩니다.
Athena 설정
쿼리를 날리기 앞서 필요한 설정들을 진행해 보자.

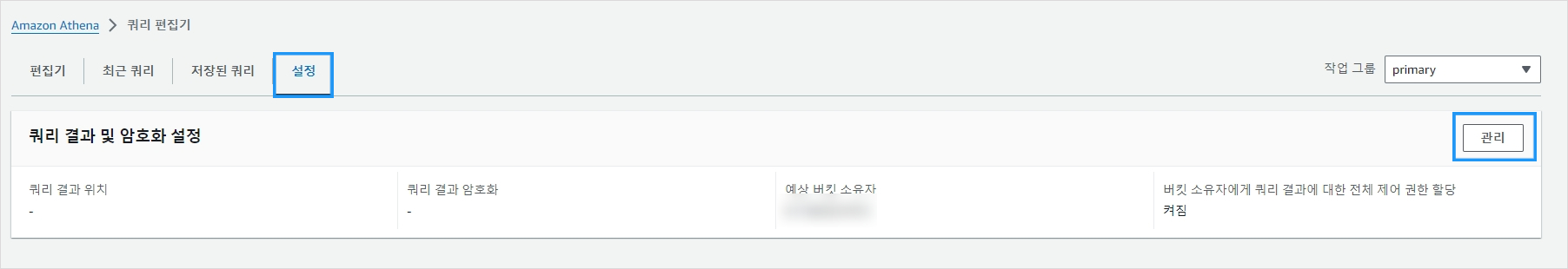

일단 쿼리 결과가 저장될 별도의 S3 버킷이 필요하다. 버킷을 생성하고 Amazon Athena > 쿼리 편집기 > 설정 > 관리로 이동한다.

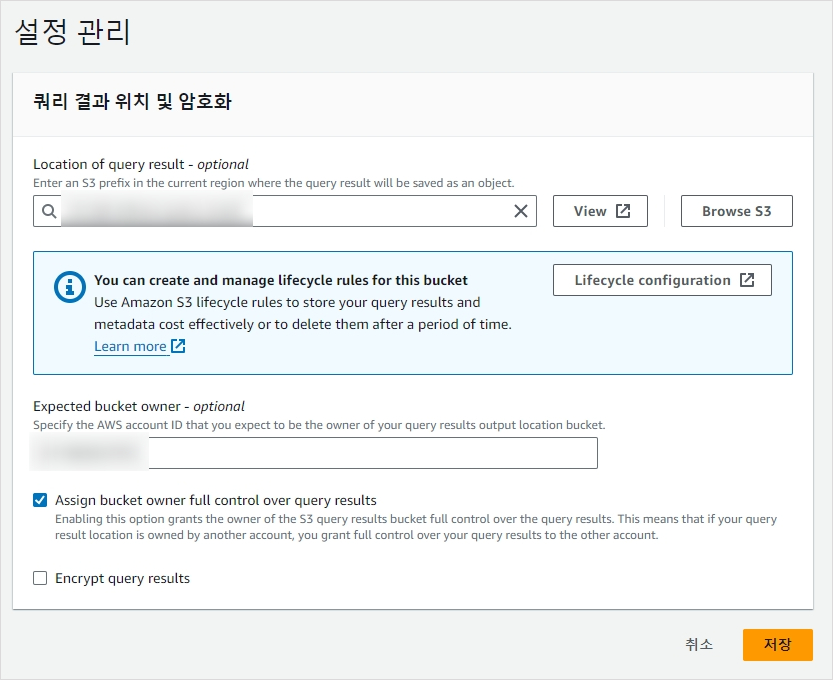

Location of query result 항목에 방금 생성한 버킷을 지정한다.
데이터베이스 & 테이블 생성
설정이 완료되었다면 편집기로 돌아와 데이터베이스를 생성한다.
1
CREATE DATABASE alb_log_db;

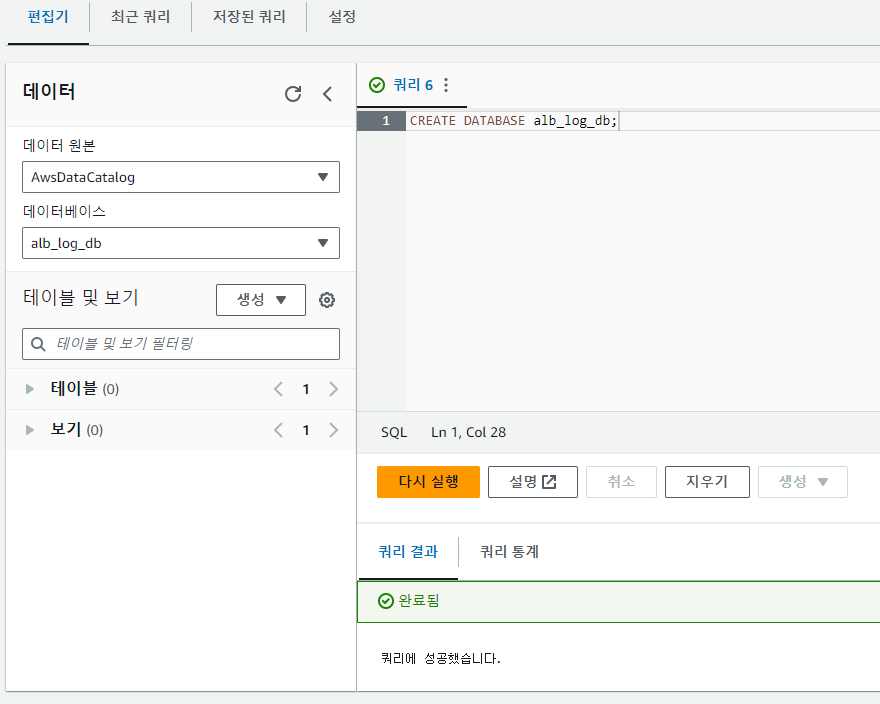

데이터베이스를 생성하였다면 좌측 데이터 - 데이터베이스 항목에서 방금 생성한 데이터베이스를 선택한다.
옵션1. 일반 테이블 생성
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
CREATE EXTERNAL TABLE IF NOT EXISTS alb_access_logs (
type string,
time string,
elb string,
client_ip string,
client_port int,
target_ip string,
target_port int,
request_processing_time double,
target_processing_time double,
response_processing_time double,
elb_status_code int,
target_status_code string,
received_bytes bigint,
sent_bytes bigint,
request_verb string,
request_url string,
request_proto string,
user_agent string,
ssl_cipher string,
ssl_protocol string,
target_group_arn string,
trace_id string,
domain_name string,
chosen_cert_arn string,
matched_rule_priority string,
request_creation_time string,
actions_executed string,
redirect_url string,
lambda_error_reason string,
target_port_list string,
target_status_code_list string,
classification string,
classification_reason string,
conn_trace_id string
)
ROW FORMAT SERDE 'org.apache.hadoop.hive.serde2.RegexSerDe'
WITH SERDEPROPERTIES (
'serialization.format' = '1',
'input.regex' =
'([^ ]*) ([^ ]*) ([^ ]*) ([^ ]*):([0-9]*) ([^ ]*)[:-]([0-9]*) ([-.0-9]*) ([-.0-9]*) ([-.0-9]*) (|[-0-9]*) (-|[-0-9]*) ([-0-9]*) ([-0-9]*) \"([^ ]*) (.*) (- |[^ ]*)\" \"([^\"]*)\" ([A-Z0-9-_]+) ([A-Za-z0-9.-]*) ([^ ]*) \"([^\"]*)\" \"([^\"]*)\" \"([^\"]*)\" ([-.0-9]*) ([^ ]*) \"([^\"]*)\" \"([^\"]*)\" \"([^ ]*)\" \"([^\s]+?)\" \"([^\s]+)\" \"([^ ]*)\" \"([^ ]*)\" ?([^ ]*)?( .*)?')
LOCATION 's3://DOC-EXAMPLE-BUCKET/access-log-folder-path/'
위 SQL 문을 사용해 테이블을 생성한다. LOCATION 항목의 경로를 ALB 로그가 저장되어 있는 경로로 변경하면 된다.
옵션2. partition projection 기능을 활용해 테이블 생성 (추천)
ALB 로그는 정해진 체계로 생성이 되기 때문에 Athena partition projection 기능을 활용해 쿼리 런타임을 줄이고 파티션 관리를 자동화 할수 있다. 파티션 프로젝션은 새로운 데이터를 추가할 때 자동으로 새로운 파티션을 추가하기 때문에 별도의 ALTER TABLE ADD PARTITION문을 사용하여 파티션을 수동으로 추가할 필요가 없다. 이를 통해 Athena를 최적화 (쿼리 실행시간 단축, 파티션 관리 자동화, 스캔 데이터 절약, 비용 절감) 할 수 있다.
partition projection 에 대해서는 공식문서 를 확인하면 상세하게 알 수 있다.
ALB 로그 파일은 설명 에 따르면 다음과 같은 형식으로 생성된다.
1
bucket[/prefix]/AWSLogs/aws-account-id/elasticloadbalancing/region/yyyy/mm/dd/aws-account-id_elasticloadbalancing_region_app.load-balancer-id_end-time_ip-address_random-string.log.gz
yyyy/mm/dd 형식으로 폴더가 생성됨을 확인할 수 있다. 따라서 year, month, day를 파티션 컬럼으로 지정하도록 하겠다.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
CREATE EXTERNAL TABLE IF NOT EXISTS sys_log (
type string,
time string,
elb string,
client_ip string,
client_port int,
target_ip string,
target_port int,
request_processing_time double,
target_processing_time double,
response_processing_time double,
elb_status_code int,
target_status_code string,
received_bytes bigint,
sent_bytes bigint,
request_verb string,
request_url string,
request_proto string,
user_agent string,
ssl_cipher string,
ssl_protocol string,
target_group_arn string,
trace_id string,
domain_name string,
chosen_cert_arn string,
matched_rule_priority string,
request_creation_time string,
actions_executed string,
redirect_url string,
lambda_error_reason string,
target_port_list string,
target_status_code_list string,
classification string,
classification_reason string,
conn_trace_id string
)
PARTITIONED BY
( year integer, month integer, day integer )
ROW FORMAT SERDE 'org.apache.hadoop.hive.serde2.RegexSerDe'
WITH SERDEPROPERTIES (
'serialization.format' = '1',
'input.regex' =
'([^ ]*) ([^ ]*) ([^ ]*) ([^ ]*):([0-9]*) ([^ ]*)[:-]([0-9]*) ([-.0-9]*) ([-.0-9]*) ([-.0-9]*) (|[-0-9]*) (-|[-0-9]*) ([-0-9]*) ([-0-9]*) \"([^ ]*) (.*) (- |[^ ]*)\" \"([^\"]*)\" ([A-Z0-9-_]+) ([A-Za-z0-9.-]*) ([^ ]*) \"([^\"]*)\" \"([^\"]*)\" \"([^\"]*)\" ([-.0-9]*) ([^ ]*) \"([^\"]*)\" \"([^\"]*)\" \"([^ ]*)\" \"([^\s]+?)\" \"([^\s]+)\" \"([^ ]*)\" \"([^ ]*)\" ?([^ ]*)?( .*)?')
LOCATION 's3://DOC-EXAMPLE-BUCKET/AWSLogs/<ACCOUNT-NUMBER>/elasticloadbalancing/<REGION>/'
TBLPROPERTIES
(
"projection.enabled" = "true",
"projection.year.type" = "integer",
"projection.year.range" = "2024,2024",
"projection.year.digits" = "4",
"projection.month.type" = "integer",
"projection.month.range" = "01,12",
"projection.month.digits" = "2",
"projection.day.type" = "integer",
"projection.day.range" = "01,31",
"projection.day.digits" = "2",
"storage.location.template" = "s3://DOC-EXAMPLE-BUCKET/AWSLogs/<ACCOUNT-NUMBER>/elasticloadbalancing/<REGION>/${year}/${month}/${day}"
)

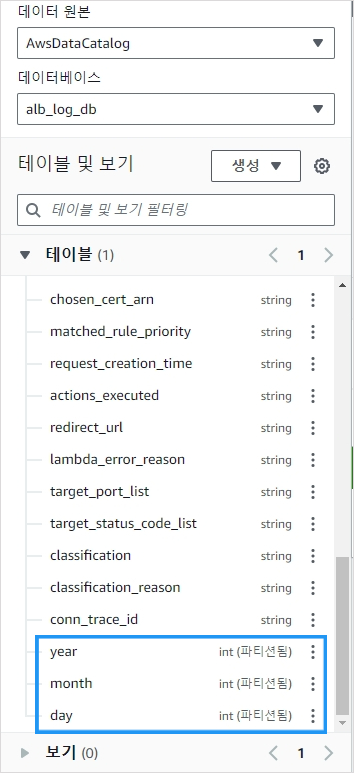

LOCATION 항목과 storage.locationon.template 항목의 경로를 ALB 로그 버킷 경로로 변경하면 된다. 테이블을 생성하였다면 우측 테이블 섹션에서 year, month, day 컬럼을 찾아보자. 아래 캡쳐된 이미지와 같이 파티션된 컬럼이라고 표기되어 있을 것이다.
테이블은 생성되었는데 데이터가 조회되지 않는다면 이 문서의
Syntax문단을 확인해서 누락된 필드가 있는지 확인해 보세요. 예제의 경우 이 포스팅을 작성하는 시점의 필드들만을 포함하고 있으므로 추후 필드가 추가된다면 정상동작하지 않을 수 있습니다.
쿼리 실행
테이블이 오류없이 생성되었다면 필요한 데이터를 분석하는 일만 남았다. 쿼리 작성후 ctrl + enter 로 쿼리를 실행할 수 있으며 하단 쿼리 결과 에서 결과를 확인할 수 있다.
예제
날짜별 전체 요청 갯수 count
1
2
3
4
SELECT cast(year as VARCHAR) || cast(month as VARCHAR) || cast(day as VARCHAR) as date,
count(*) as count
FROM sys_log
GROUP BY cast(year as VARCHAR) || cast(month as VARCHAR) || cast(day as VARCHAR)
2024년 3월 23일 11시 ~ 18시 30분 사이 요청중 처리 시간이 10초를 초과하는 요청을 처리시간 내림차순으로 정렬
1
2
3
4
5
6
7
8
9
10
11
12
13
SELECT *
FROM sys_log
WHERE
(
parse_datetime(time, 'yyyy-MM-dd''T''HH:mm:ss.SSSSSS''Z')
BETWEEN
parse_datetime('2024-03-23 02:00:00', 'yyyy-MM-dd HH:mm:ss')
AND
parse_datetime('2024-03-23 09:30:00', 'yyyy-MM-dd HH:mm:ss')
)
AND
target_processing_time > 10
ORDER BY target_processing_time DESC
3월 10일 요청중 네이버 웨일 브라우저에서 요청한 요청 갯수 count
1
2
3
4
5
SELECT count(*)
FROM sys_log
WHERE month = 03
AND day = 10
AND user_agent like '%Whale%'
