Terraform으로 AWS 무중단 배포 인프라 구성하기 - 1. 개요

최근 오픈하는 시스템을 ECS 기반 인프라로 변경하였다. 도입시 겪었던 시행착오나 기타 문제를 다시한번 정리하며 무중단 배포 인프라를 구성해본다.

AWS Web Console로도 인프라 구성이 가능히지만 코드를 사용해 인프라를 관리하기 위해 IaC중 하나인 Terraform 을 사용한다. Terraform이 무엇인지는 자세하게 설명하진 않겠으나 필요시 간단하게 짚고 넘어가도록 한다.

이 시리즈 와는 다르게 테스트 환경 구축, 운영 환경의 경우 ECS Fargate 사용, Terraform 사용, CloudFront 사용 등 실제 서비스에 적용할 수 있도록 구성해볼 것이다.

인프라 구성

구성할 인프라를 간단하게 설명하면 다음과 같다. 도메인은 내가 보유중인 keencho.com 도메인을 사용한다.

1. Route 53은 다음 도메인의 트래픽을 각각 라우팅한다.
   • app-admin.keencho.com (관리자 - CloudFront)
   • app-user.keencho.com (사용자 - CloudFront)
   • app-admin-test.keencho.com (관리자 테스트 - Application Load Balancer)
   • app-user-test.keencho.com (사용자 테스트 - Application Load Balancer)
   • app-resources.keencho.com (리소스 - CloudFront)
2. CloudFront
   • 운영 트래픽, 리스소 트래픽을 담당
   • 운영 트래픽의 /api/** 경로로 시작하는 요청의 경우 Application Load Balancer로 전달한다.
   • /api/** 경로로 시작하지 않는 운영 요청은 react 앱이 배포되어 있는 s3 버킷으로 전송한다.
   • 리소스 트래픽은 리소스 s3 버킷으로 전송한다.
3. Application Load Balancer
   • 테스트 트래픽, 운영 api 트래픽 담당 (도메인에 따라 분기)
   • 테스트 트래픽은 2a 퍼블릭 서브넷에 위치하는 test + bastion 인스턴스로 전달
   • 운영 api 트래픽은 ECS Fargate 로 전송한다.
4. RDS - 운영 db는 RDS를 사용한다.
5. EFS - 어플리케이션 로그를 쌓기위한 용도로 EFS 를 사용한다.
6. ECR - 빌드한 도커 위이미지를 저장하기해 ECR을 사용한다.
7. CodeDeploy - 운영 앱 배포를 위해 CodeDeploy를 사용한다.

프론트단은 React, 백단은 SpringBoot를 사용하며 DB는 PostgreSQL을 사용한다.

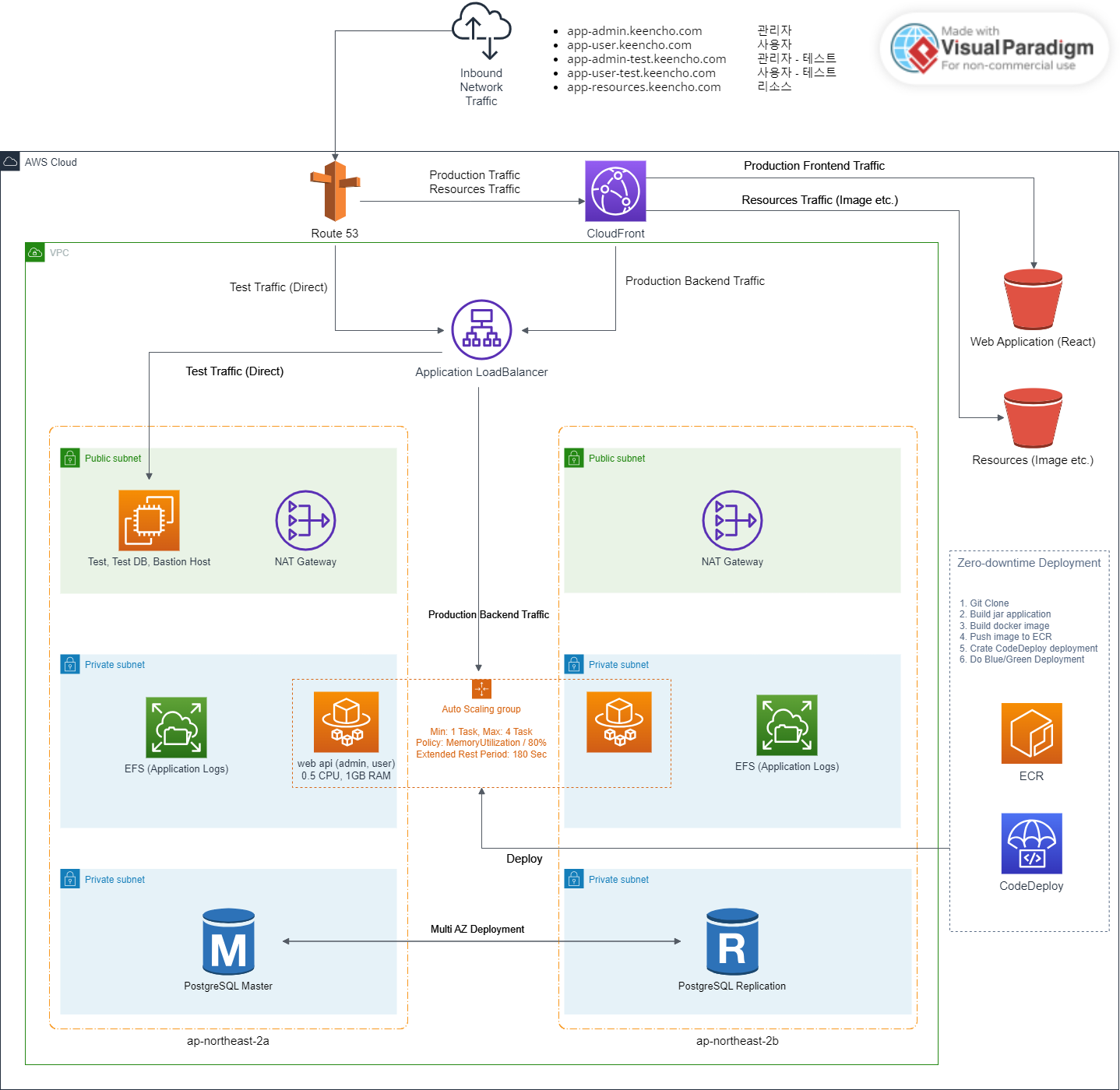

인프라 다이어그램

위 구성을 다이어그램으로 표현해보면 다음과 같다.

기타

이 시리즈에서는 Terraform, AWS CLI 가 무엇인지 등은 설명하지 않는다.

terraform apply
terraform plan
terraform destroy

위와 같은 명령어들도 마찬가지로 무엇인지는 설명하지 않으며 IaC, CLI 등에 기초 지식이 있다는 가정 하에 진행한다.

Application Load Balancer에서 S3로 트래픽을 라우팅할수 있는 방법은 없다. 따라서 CloudFront에서 요청을 분기해야 하는데 이렇게 인프라를 구성하려면 Route 53 은 필수다. 아예 모든 리소스를 aws에서 구매하거나 본인이 소유한 도메인의 네임서버를 aws의 것으로 변경할 수 있어야 한다. (혹은 도메인을 구매한 곳에서 CNAME 레코드를 설정할 수 있어야 한다.)
