Terraform으로 AWS ECS 무중단 배포 인프라 구성하기 - 4. 테스트 환경

이번 포스팅에서는 테스트 환경을 구성한다. 테스트 환경은 운영환경과는 다르게 백엔드, 프론트엔드, db가 모두 1개의 인스턴스에서 돌아가게 구성한다.

당연히 실제 비즈니스 서비스의 경우 실제 운영환경과 동일하게 환경을 구성해야 겠지만 이 시리즈에서는 그렇게까지 하진 않는다. ec2, key-pair등과 같은 리소스도 Terraform으로 생성해보기 위함이다.

테스트 환경의 트래픽은 Route53 -> Application Load Balancer -> EC2 로 전송된다.

테스트 환경은 무중단 배포를 고려하지 않는다.

리소스

1. Application Load Balancer

먼저 로드밸런서를 생성한다. 로드밸런서는 퍼블릭 서브넷을 가용영역으로 두어야 한다. 또한 80 포트와 443 포트를 개방하도록 하겠다.

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44

resource "aws_lb" "app-alb" {
  name = "app-alb"
  internal = false
  load_balancer_type = "application"
  security_groups = [aws_security_group.app-alb-sg.id]
  subnets = [for subnet in aws_subnet.public : subnet.id]

  enable_deletion_protection = true
}

resource "aws_security_group" "app-alb-sg" {
  name        = "app-alb-sg"
  description = "security group for application load balancer"
  vpc_id      = "${aws_vpc.vpc.id}"

  ingress {
    description = "http"
    from_port   = 80
    to_port     = 80
    protocol    = "tcp"
    cidr_blocks = ["0.0.0.0/0"]
    ipv6_cidr_blocks = ["::/0"]
  }

  ingress {
    description = "https"
    from_port   = 443
    to_port     = 443
    protocol    = "tcp"
    cidr_blocks = ["0.0.0.0/0"]
    ipv6_cidr_blocks = ["::/0"]
  }

  egress {
    from_port   = 0
    to_port     = 0
    protocol    = "-1"
    cidr_blocks = ["0.0.0.0/0"]
  }

  tags = {
    Name = "app-alb-sg"
  }
}

2. EC2

다음으로 EC2를 생성한다. 나는 가난한 개발자 이므로 프리티어를 사용할 것이다.

2.1 Key Pair

키페어를 생성한다. 이 글 을 참고해 생성하였다. 다 만들었다면 output을 확인하여 파일을 생성해 추후 ssh 접속시 사용하면 된다.

1
2
3
4
5
6
7
8
9
10
11
12
13
14

resource "tls_private_key" "pk" {
  algorithm = "RSA"
  rsa_bits  = 4096
}

resource "aws_key_pair" "app-test-key-pair" {
  key_name   = "app-test-key-pair"
  public_key = tls_private_key.pk.public_key_openssh
}

output "private_key" {
  value     = tls_private_key.pk.private_key_pem
  sensitive = true
}

2.2 Security Group & Elastic IP

다음으론 보안그룹과 고정 IP를 생성한다. 원래대로라면 개발자 pc의 ip만 ssh 접속 허용해야겠으나 편의상 모든 트래픽을 허용하도록 하겠다. 이 인스턴스로 들어오는 http 포트는 80 포트를 사용할 것이며 로드밸런서 에서 라우팅되는 요청만 허용할 것이다. 따라서 ingress 부분의 security groups 값을 로드밸런서의 보안그룹 id로 지정한다.

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40

resource "aws_security_group" "app-test-sg" {
  name        = "app-test-sg"
  description = "security group for app test instance"
  vpc_id      = "${aws_vpc.vpc.id}"

  ingress {
    description = "ssh"
    from_port   = 22
    to_port     = 22
    protocol    = "tcp"
    cidr_blocks = ["0.0.0.0/0"]
  }

  ingress {
    description = "http"
    from_port   = 80
    to_port     = 80
    protocol    = "tcp"
    security_groups = [aws_security_group.app-alb-sg.id]
  }

  egress {
    from_port   = 0
    to_port     = 0
    protocol    = "-1"
    cidr_blocks = ["0.0.0.0/0"]
  }

  tags = {
    Name = "app-test-sg"
  }
}

resource "aws_eip" "app-test-ec2-eip" {
  vpc   = true

  tags = {
    Name = "app-test-eip"
  }
}

2.3 EC2

준비가 되었으니 EC2를 생성한다. a 존에 있는 퍼블릭 서브넷에 생성될 것이며 프리티어로 사용이 가능한 t2.micro 타입을 선택했다. 기타 위 생성한 리소스들과 연결해준다.

1
2
3
4
5
6
7
8
9
10
11
12
13

resource "aws_instance" "app-test-ec2" {
  ami = "ami-0b8414ae0d8d8b4cc"
  instance_type = "t2.micro"
  availability_zone = "${var.aws_region}${element(var.availability_zones, 0)}"
  subnet_id = aws_subnet.public[0].id
  key_name = aws_key_pair.app-test-key-pair.key_name

  vpc_security_group_ids = [aws_security_group.app-test-sg.id]

  tags = {
    Name = "app-test-ec2"
  }
}

인스턴스를 생성하였으니 위에서 생성한 eip와 연결해준다.

1
2
3
4
5
6
7
8

resource "aws_eip" "app-test-ec2-eip" {
  vpc   = true
  instance = "${aws_instance.app-test-ec2.id}"

  tags = {
    Name = "app-test-eip"
  }
}

3. Application Load Balancer - Target Group & Routing

테스트 EC2가 존재하는 대상 그룹을 생성하고 테스트 도메인을 해당 대상그룹으로 라우팅한다.

3.1 Target Group

타겟 그룹을 생성한다. 80포트로 트래픽을 전송받을 것이며 /alb/health-check 경로로 상태검사를 진행할 것이다.

1
2
3
4
5
6
7
8
9
10
11
12
13

resource "aws_lb_target_group" "app-test" {
  name = "app-test"

  port = 80
  protocol = "HTTP"
  target_type = "instance"
  vpc_id = aws_vpc.vpc.id

  health_check {
    path = var.alb-health-check-path
    port = "traffic-port"
  }
}

3.2 Listener

로드밸런서 리스너를 생성한다. 80포트의 경우 443 포트로 리다이렉트 시킨다. 443 포트의 경우 앞서 AWS Certificate Manager 에서 생성한 ssl 인증서를 적용하고 대상그룹으로 트래픽을 포워딩한다.

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27

resource "aws_lb_listener" "app-alb-listener-http" {
  load_balancer_arn = aws_lb.app-alb.arn
  port              = "80"
  protocol          = "HTTP"

  default_action {
    type             = "redirect"

    redirect {
      port = "443"
      protocol = "HTTPS"
      status_code = "HTTP_301"
    }
  }
}

resource "aws_lb_listener" "app-alb-listener-https" {
  load_balancer_arn = aws_lb.app-alb.arn
  port              = "443"
  protocol          = "HTTPS"
  certificate_arn = aws_acm_certificate.ssl-certificate.arn

  default_action {
    type = "forward"
    target_group_arn = aws_lb_target_group.app-test.arn
  }
}

3.3 Target Register

테스트 인스턴스를 대상 인스턴스로 등록한다.

1
2
3
4
5

resource "aws_lb_target_group_attachment" "app-test-attachment" {
  target_group_arn = aws_lb_target_group.app-test.id
  target_id        = aws_instance.app-test-ec2.id
  port             = 80
}

3.4 Listener Rule

로드밸런서 리스너 룰을 지정한다. 도메인이 app-admin-test.keencho.com, app-user-test.keencho.com 인 경우 테스트 인스턴스로 라우팅할 것이다.

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

resource "aws_lb_listener_rule" "app-alb-test-rule" {
  listener_arn = aws_lb_listener.app-alb-listener-https.arn
  priority = 1

  action {
    type = "forward"
    target_group_arn = aws_lb_target_group.app-test.arn
  }

  condition {
    host_header {
      values = ["app-admin-test.keencho.com", "app-user-test.keencho.com"]
    }
  }
}

:warning: 이 단계에서는 대상 그룹에 등록된 대상의 상태가 Unhealthy로 표시될 것입니다. 이는 인스턴스 내부에서 세팅해주지 않았기 때문이며 다음에 바로 설정해 보도록 하겠습니다.

4. Route 53 Record

Route 53 에 레코드를 추가한다. 각 테스트 도메인으로 들어오는 트래픽이 alb로 향할수 있도록 설정할 것이다.

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23

resource "aws_route53_record" "app-admin-test" {
  zone_id = aws_route53_zone.keencho.id
  name    = "app-admin-test.keencho.com"
  type    = "A"

  alias {
    name                   = aws_lb.app-alb.dns_name
    zone_id                = aws_lb.app-alb.zone_id
    evaluate_target_health = true
  }
}

resource "aws_route53_record" "app-user-test" {
  zone_id = aws_route53_zone.keencho.id
  name    = "app-user-test.keencho.com"
  type    = "A"

  alias {
    name                   = aws_lb.app-alb.dns_name
    zone_id                = aws_lb.app-alb.zone_id
    evaluate_target_health = true
  }
}

테스트 환경을 위해 AWS에서 설정해 줘야할 것은 끝났다. 나머지는 테스트 인스턴스에 직접 접속해서 진행해야 한다.

5. EC2 설정

이제 인스턴스에 직접 들어와 여러가지 설정을 해줘야 한다.

  1. nginx 설치
  2. java 설치
  3. PostgreSQL 설치
  4. 백엔드 앱 배포
  5. 프론트 앱 배포

필자는 이러한 순서로 진행하였으며 이 포스팅은 인프라 구성에 대한 내용만 담을것이기 때문에 하나하나 어떻게 설치하고 배포하는지까지 작성하진 않는다.

사용한 스크립트는 이곳 에서 확인할 수 있으며 꼭 필수로 해야할 작업 몇가지만 소개하도록 하겠다.

  1. target group 상태검사 경로 지정 - nginx 설정 파일을 통해 /alb/health-check 경로로 접근한 경우 200 상태값을 리턴할 수 있도록 첫번째 서버 블록에 정의하였다.
  2. /api 경로가 존재하는 요청과 아닌 경우 구분 - /api 경로가 없는 경우 프론트 리액트 앱으로, /api 경로가 있는 경우 백엔드 서버로 라우팅 될수 있도록 하였다.

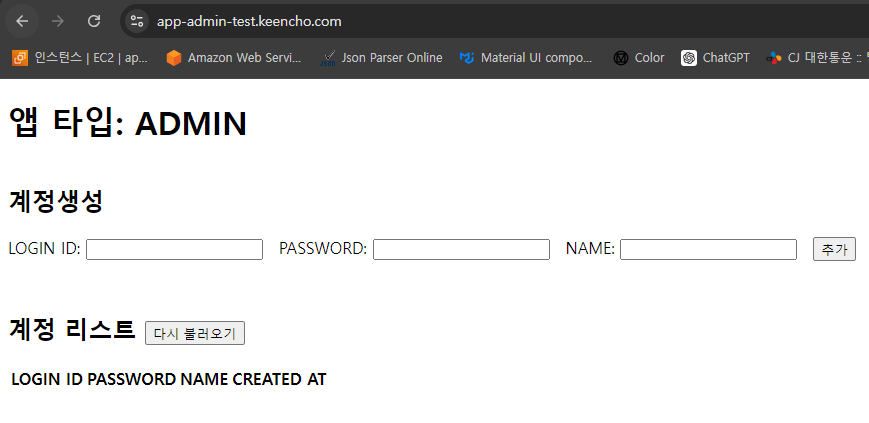

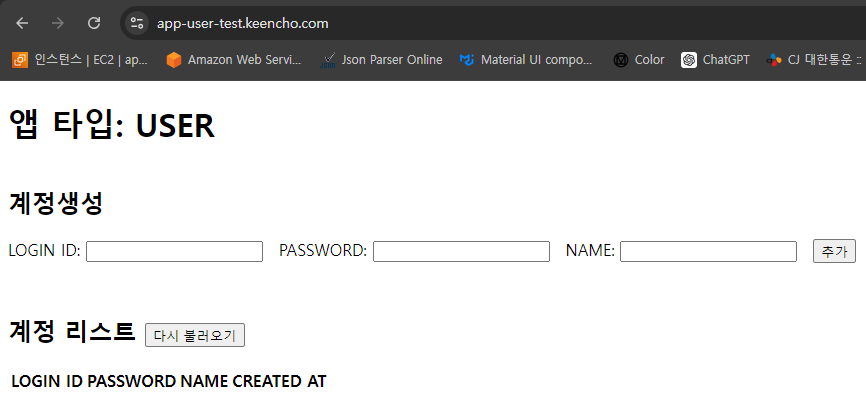

이 단계까지 진행하였다면 대상그룹이 Healthy 상태로 변경되었는지 확인해보자. 변경되었다면 실제 도메인으로 접속해 기능이 정상적으로 동작하는지 확인해보면 된다.

test admin

test user
