Terraform으로 AWS ECS 무중단 배포 인프라 구성하기 - 6. 운영환경 (백엔드)

백엔드 운영환경을 구축한다.

리소스

1. RDS

RDS를 생성한다.

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52

resource "aws_security_group" "app-rds-sg" {

  name        = "app-rds-sg"
  description = "security group for rds"
  vpc_id      = aws_vpc.vpc.id

  ingress {
    description = "postgresSQL"
    from_port   = 5432
    to_port     = 5432
    protocol    = "tcp"
    cidr_blocks = ["0.0.0.0/0"]
  }

  egress {
    from_port   = 0
    to_port     = 0
    protocol    = "-1"
    cidr_blocks = ["0.0.0.0/0"]
  }

  tags = {
    Name = "app-rds-sg"
  }
}

resource "aws_db_subnet_group" "app-rds-subnet-group" {
  name  = "app-rds-subnet-group"
  subnet_ids = aws_subnet.public[*].id

  tags = {
    name = "app-rds-subnet-group"
  }
}

resource "aws_db_instance" "app-rds" {
  db_name              = "app"
  identifier           = "app-rds"
  engine               = "postgres"
  engine_version       = "15.8"
  storage_type         = "gp2"
  allocated_storage    = 20
  instance_class       = "db.t3.micro"
  username             = var.db-username # secret
  password             = var.db-password # secret
  parameter_group_name = "default.postgres15"
  skip_final_snapshot  = true
  publicly_accessible  = true

  vpc_security_group_ids = [aws_security_group.app-rds-sg.id]
  db_subnet_group_name = aws_db_subnet_group.app-rds-subnet-group.name
}

rds가 생성되었다면 db 접속하여 유저, database 등 앱에 필요한 리소스들을 설정한다.

:warning: 편의상 publicly_accessible, subnet group, security group을 퍼블릭으로 설정했다. 당연히 특정 bastion 어플리케이션환경 혹은 bastion host 에서만 접근 가능하게 해야한다.

2. EFS

로그를 저장할 EFS 저장소를 생성한다. 2049 포트를 열어야 하며 네트워크상 프라이빗 서브넷에 위치하도록 하였다.

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41

resource "aws_security_group" "app-efs-sg" {
  name        = "app-efs-sg"
  description = "security group for ecs service"
  vpc_id      = aws_vpc.vpc.id

  ingress {
    description = "allow 2049"
    from_port   = 2049
    to_port     = 2049
    protocol    = "tcp"
    cidr_blocks = ["0.0.0.0/0"]
  }

  egress {
    from_port   = 0
    to_port     = 0
    protocol    = "-1"
    cidr_blocks = ["0.0.0.0/0"]
  }

  tags = {
    Name = "app-efs-sg"
  }
}

resource "aws_efs_file_system" "app-efs" {
  encrypted = true
  performance_mode = "generalPurpose"
  throughput_mode = "bursting"

  lifecycle_policy {
    transition_to_ia = "AFTER_90_DAYS"
  }
}

resource "aws_efs_mount_target" "app-efs-target" {
  count = "${length(aws_subnet.private.*.id)}"
  file_system_id  = "${aws_efs_file_system.app-efs.id}"
  subnet_id = "${element(aws_subnet.private.*.id, count.index)}"
  security_groups = ["${aws_security_group.app-efs-sg.id}"]
}

3. ECS

ECS와 관련된 리소스들을 설정한다.

1. ECR

ECR을 생성한다.

1
2
3
4
5
6
7
8

resource "aws_ecr_repository" "app-ecr" {
  name                 = "app-ecr"
  image_tag_mutability = "MUTABLE"

  image_scanning_configuration {
    scan_on_push = false
  }
}

원할한 테스트를 위해 이 단계에서 ECR 리포지토리에 이미지를 푸쉬해두자. 나의 경우 nginx-latet, admin-latest, user-latest 3개의 이미지를 푸쉬해 두었다.

2. Task Definition

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21

resource "aws_iam_role" "app-ecs-task-execution-role" {
  name = "ecsTaskExecutionRole"

  assume_role_policy = jsonencode({
    Version = "2012-10-17",
    Statement = [
      {
        Action = "sts:AssumeRole",
        Effect = "Allow",
        Principal = {
          Service = "ecs-tasks.amazonaws.com"
        }
      }
    ]
  })
}

resource "aws_iam_role_policy_attachment" "app-ecs-task-execution-role-policy-attachment" {
  role       = aws_iam_role.app-ecs-task-execution-role.name
  policy_arn = "arn:aws:iam::aws:policy/service-role/AmazonECSTaskExecutionRolePolicy"
}

태스크를 정의하기전 필요한 리소스들이다. AmazonECSTaskExecutionRolePolicy 정책이 필요하기 떄문에 app-ecs-task-execution-role를 정의하여 붙여 두었다.

태스크 정의 설명전 잠시 서버 구성에 대해 이야기 하자면, 내가 구상한 구성은 각 SpringBoot 어플리케이션이 독립적인 컨테이너 형태로 존재하는것이 아닌 한 태스크 안에 nginx, admin, user 컨테이너가 존재하는 형태이다.

트래픽 흐름으로 설명하자면 사용자 -> CloudFront -> ALB -> (태스크) -> Admin or User (N개의 앱, N개의 ECS 서비스) 가 아닌 사용자 -> CloudFront -> ALB -> (태스크) -> Nginx -> Admin or User (N개의 앱, 1개의 ECS 서비스) 형태가 되는 것이다. 다른 시스템에는 (예를들어 회사에서 운영중인 서비스 등.) 독립적인 컨테이너 형태로 존재하는것이 더욱 안전하다고 생각한다.

물론 그에따른 리소스 비용 증가나 관리의 복잡성이 따라올 수 있으니 각 서비스별로 적당하게 서버 구성을 하면 될 것 같다. 일단 이 포스팅에선 사용자 -> CloudFront -> ALB -> (태스크) -> Nginx -> Admin or User 형태로 태스크를 정의한다.

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66

user  nginx;
worker_processes auto;

events {
    worker_connections 1024;
}

http {
    sendfile on;
    tcp_nopush on;
    tcp_nodelay on;
    keepalive_timeout 65;
    types_hash_max_size 4096;

    include /etc/nginx/mime.types;
    default_type application/octet-stream;

    server {
            listen 80;
            server_name app-admin.keencho.com
            client_max_body_size    1G;
            access_log off;

            location /health-check {
                return 200;
            }

            location /api/ {
                    proxy_redirect off;
                    proxy_set_header X-Real-IP $remote_addr;
                    proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
                    proxy_set_header        Host $http_host;
                    proxy_connect_timeout 600;
                    proxy_send_timeout 600;
                    proxy_read_timeout 600;
                    send_timeout 600;
                    proxy_headers_hash_max_size 512;
                    proxy_headers_hash_bucket_size 128;

                    proxy_pass http://127.0.0.1:10000/api/;
            }
    }

    server {
            listen 80;
            server_name app-user.keencho.com
            client_max_body_size    1G;
            access_log off;

            location /api/ {
                    proxy_redirect off;
                    proxy_set_header X-Real-IP $remote_addr;
                    proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
                    proxy_set_header        Host $http_host;
                    proxy_connect_timeout 600;
                    proxy_send_timeout 600;
                    proxy_read_timeout 600;
                    send_timeout 600;
                    proxy_headers_hash_max_size 512;
                    proxy_headers_hash_bucket_size 128;

                    proxy_pass http://127.0.0.1:10010/api/;
            }
    }

}

위와같은 nginx 설정파일을 사용한다.

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143

variable "nginx-container-name" {
  default = "nginx"
}

resource "aws_ecs_task_definition" "app-definition" {
  family = "app-definition"
  requires_compatibilities = ["FARGATE"]
  cpu = 1024
  memory = "2048"
  network_mode = "awsvpc"

  task_role_arn = aws_iam_role.app-ecs-task-execution-role.arn
  execution_role_arn = aws_iam_role.app-ecs-task-execution-role.arn

  runtime_platform {
    operating_system_family = "LINUX"
    cpu_architecture = "ARM64"
  }

  container_definitions = jsonencode([
    {
      name      = var.nginx-container-name
      image     = "${aws_ecr_repository.app-ecr.repository_url}:nginx-latest"
      essential = true
      portMappings = [
        {
          containerPort = 80
          hostPort      = 80
        }
      ],
      healthCheck = {
        command = ["CMD-SHELL", "curl -f http://localhost:80/health-check || exit 1"]
      }
    },
    {
      name      = "admin"
      image     = "${aws_ecr_repository.app-ecr.repository_url}:admin-latest"
      essential = true
      portMappings = [
        {
          containerPort = 10000
          hostPort      = 10000
        }
      ],
      environment = [
        {
          name  = "spring.profiles.active",
          value = "prod"
        },
        {
          "name": "logging.file.name",
          "value": "/app-efs/logs/prod/admin/$(curl -s $ECS_CONTAINER_METADATA_URI_V4/task | jq -r .TaskARN | cut -d '/' -f 3).log"
        },
        {
          "name": "server.port",
          "value": "10000"
        },
        {
          "name": "db_url",
          "value": "jdbc:postgresql://${aws_db_instance.app-rds.endpoint}/${aws_db_instance.app-rds.db_name}"
        },
        {
          "name": "db_username",
          "value": var.db-username
        },
        {
          "name": "db_password",
          "value": var.db-password
        },
      ],
      mountPoints: [
        {
          sourceVolume: "app-efs",
          containerPath: "/app-efs",
          readOnly: false
        }
      ],
      healthCheck = {
        command = ["CMD-SHELL", "curl -f http://localhost:10000/api/health-check || exit 1"]
      }
    },
    {
      name      = "user"
      image     = "${aws_ecr_repository.app-ecr.repository_url}:user-latest"
      essential = true
      portMappings = [
        {
          containerPort = 10010
          hostPort      = 10010
        }
      ],
      environment = [
        {
          name  = "spring.profiles.active",
          value = "prod"
        },
        {
          "name": "logging.file.name",
          "value": "/app-efs/logs/prod/user/$(curl -s $ECS_CONTAINER_METADATA_URI_V4/task | jq -r .TaskARN | cut -d '/' -f 3).log"
        },
        {
          "name": "server.port",
          "value": "10010"
        },
        {
          "name": "db_url",
          "value": "jdbc:postgresql://${aws_db_instance.app-rds.endpoint}/${aws_db_instance.app-rds.db_name}"
        },
        {
          "name": "db_username",
          "value": var.db-username
        },
        {
          "name": "db_password",
          "value": var.db-password
        },
      ],
      mountPoints: [
        {
          sourceVolume: "app-efs",
          containerPath: "/app-efs",
          readOnly: false
        }
      ],
      healthCheck = {
        command = ["CMD-SHELL", "curl -f http://localhost:10010/api/health-check || exit 1"]
      }
    }
  ])

  volume {
    name = "app-efs"

    efs_volume_configuration {
      file_system_id = aws_efs_file_system.app-efs.id
      root_directory = "/"
    }
  }

  lifecycle {
    ignore_changes = [container_definitions]
  }
}
  • 시작유형: Fargate
  • OS, 아키텍쳐: Linux/ARM64
  • CPU: 2vCPU
  • 메모리: 2 GB
  • 볼륨: 앞에서 생성한 EFS 유형의 스토리지를 마운트, 루트 디렉토리는 /
  • 컨테이너 정의
    1. nginx
      • 포트: 80
      • 상태확인: /health-check
    2. admin / user
      • 포트: 10000 / 10010
      • 상태확인: /api/health-check
      • EFS 볼륨 마운트
      • 환경변수
        • SpringBoot 프로필
        • 로깅파일 경로 지정: EFS 경로 + … + 현재 컨테이너가 속한 태스크의 전체 Amazon 리소스 이름 (ARN)
        • db 설정값들 (여기서는 그냥 rds의 endpoint와 db_name을 끌어다 썼다. 실제 운영환경 이라면 S3에 환경 파일을 저장해두고 사용하는게 안전할것 같다.)

:warning: ignore_changes 에 container_definitions 를 추가한다. 아무 수정 없어도 항상 terraform이 ‘force replacement’ 를 시도하기 때문이다. 아마 ‘container_definitions’가 JSON 형식으로 정의되기 때문에 필드 순서나 미세한 차이로 인해 변경이 감지될 수 있어서 그런것 같다.

2. Cluster & Service

클러스터를 생성한다.

1
2
3

resource "aws_ecs_cluster" "app-cluster" {
  name = "app-cluster"
}

서비스 생성전 로드밸런서와 연결할 타겟 그룹을 정의한다. 추후 CodeDeploy로 Blue / Green 배포를 진행할 것이므로 타겟 그룹을 2개 정의한다. 로드 밸런서에는 1번 대상그룹만 연결한다.

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43

resource "aws_lb_target_group" "app-ecs-service-tg1" {
  name = "app-ecs-service-tg1"

  port = 80
  protocol = "HTTP"
  target_type = "ip"
  vpc_id = aws_vpc.vpc.id

  health_check {
    path = var.alb-health-check-path
    port = "traffic-port"
  }
}

resource "aws_lb_target_group" "app-ecs-service-tg2" {
  name = "app-ecs-service-tg2"

  port = 80
  protocol = "HTTP"
  target_type = "ip"
  vpc_id = aws_vpc.vpc.id

  health_check {
    path = var.alb-health-check-path
    port = "traffic-port"
  }
}

resource "aws_lb_listener_rule" "app-alb-ecs-service-rule" {
  listener_arn = aws_lb_listener.app-alb-listener-https.arn
  priority = 2

  action {
    type = "forward"
    target_group_arn = aws_lb_target_group.app-ecs-service-tg1.arn
  }

  condition {
    host_header {
      values = ["app-admin.keencho.com", "app-user.keencho.com"]
    }
  }
}

다음으로는 서비스를 정의한다.

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54

resource "aws_security_group" "app-ecs-service-sg" {
  name        = "app-ecs-service-sg"
  description = "security group for ecs service"
  vpc_id      = aws_vpc.vpc.id

  ingress {
    description = "alb traffic"
    from_port   = 0
    to_port     = 65535
    protocol    = "tcp"
    security_groups = [aws_security_group.app-alb-sg.id]
  }

  egress {
    from_port   = 0
    to_port     = 0
    protocol    = "-1"
    cidr_blocks = ["0.0.0.0/0"]
  }

  tags = {
    Name = "app-ecs-service-sg"
  }
}

resource "aws_ecs_service" "app-ecs-service" {
  name = "app-ecs-service"
  cluster = aws_ecs_cluster.app-cluster.id
  task_definition = aws_ecs_task_definition.app-definition.arn
  desired_count = 1
  launch_type = "FARGATE"
  propagate_tags = "SERVICE"
  health_check_grace_period_seconds = 60

  network_configuration {
    subnets = aws_subnet.private[*].id
    security_groups = [aws_security_group.app-ecs-service-sg.id]
    assign_public_ip = false
  }

  deployment_controller {
    type = "CODE_DEPLOY"
  }

  load_balancer {
    target_group_arn = aws_lb_target_group.app-ecs-service-tg1.arn
    container_name = var.nginx-container-name
    container_port = 80
  }

  lifecycle {
    ignore_changes = [desired_count]
  }
}
  • 시작유형: Fargate
  • 태그전파: 서비스 기준
  • 상태확인 유휴기간: 60초
  • 배포 옵션: CodeDeploy
  • 로드밸런서: 타겟그룹1에 등록, 80포트로 트래픽 라우팅
  • 네트워크 구성: 프라이빗 서브넷에 존재, 로드밸런서 로부터 오는 트래픽만 허용, 나머지 금지

여기까지 오면 서비스와 태스크가 생성된다. 콘솔에서 상태를 확인해보자.

:warning: 배포 옵션을 CodeDeploy로 지정했기 때문에 문제가 발생해도 서비스 업데이트를 할 수 없다. (현 시점에는 CodeDeploy와 연결되어 있지 않기 때문) 문제를 해결하려면 서비스를 지우고 다시 생성하는 수 밖에 없다.

3. AutoScaling

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72

resource "aws_iam_role" "app-ecs-autoscale" {
  name = "app-ecs-autoscale-iam-role"

  assume_role_policy = jsonencode({
    Version = "2012-10-17",
    Statement = [
      {
        Sid = "Autoscaling"
        Action = "sts:AssumeRole",
        Effect = "Allow",
        Principal = {
          Service = "application-autoscaling.amazonaws.com"
        }
      }
    ]
  })
}

resource "aws_iam_role_policy_attachment" "app-ecs-autoscale" {
  role = aws_iam_role.app-ecs-autoscale.name
  policy_arn = "arn:aws:iam::aws:policy/service-role/AmazonEC2ContainerServiceAutoscaleRole"
}

resource "aws_appautoscaling_target" "app-ecs-target" {
  min_capacity = 1
  max_capacity = 4
  resource_id = "service/${aws_ecs_cluster.app-cluster.name}/${aws_ecs_service.app-ecs-service.name}"
  role_arn = aws_iam_role.app-ecs-task-execution-role.arn
  scalable_dimension = "ecs:service:DesiredCount"
  service_namespace = "ecs"

  depends_on = [
    aws_ecs_service.app-ecs-service
  ]
}

resource "aws_appautoscaling_policy" "app-ecs-policy-scale-out" {
  name = "scale-out"
  policy_type = "StepScaling"
  resource_id = aws_appautoscaling_target.app-ecs-target.resource_id
  scalable_dimension = aws_appautoscaling_target.app-ecs-target.scalable_dimension
  service_namespace = aws_appautoscaling_target.app-ecs-target.service_namespace

  step_scaling_policy_configuration {
    adjustment_type = "PercentChangeInCapacity"
    cooldown = 1
    metric_aggregation_type = "Average"

    step_adjustment {
      metric_interval_lower_bound = 0
      scaling_adjustment = 100
    }
  }
}

resource "aws_cloudwatch_metric_alarm" "app-ecs-cpu-high" {
  alarm_name          = "app-ecs-cpu-high"
  comparison_operator = "GreaterThanOrEqualToThreshold"
  evaluation_periods  = "3"
  metric_name         = "CPUUtilization"
  namespace           = "AWS/ECS"
  period              = "60"
  statistic           = "Average"
  threshold           = "70"

  dimensions = {
    ClusterName = aws_ecs_cluster.app-cluster.name
    ServiceName = aws_ecs_service.app-ecs-service.name
  }

  alarm_actions = [aws_appautoscaling_policy.app-ecs-policy-scale-out.arn]
}

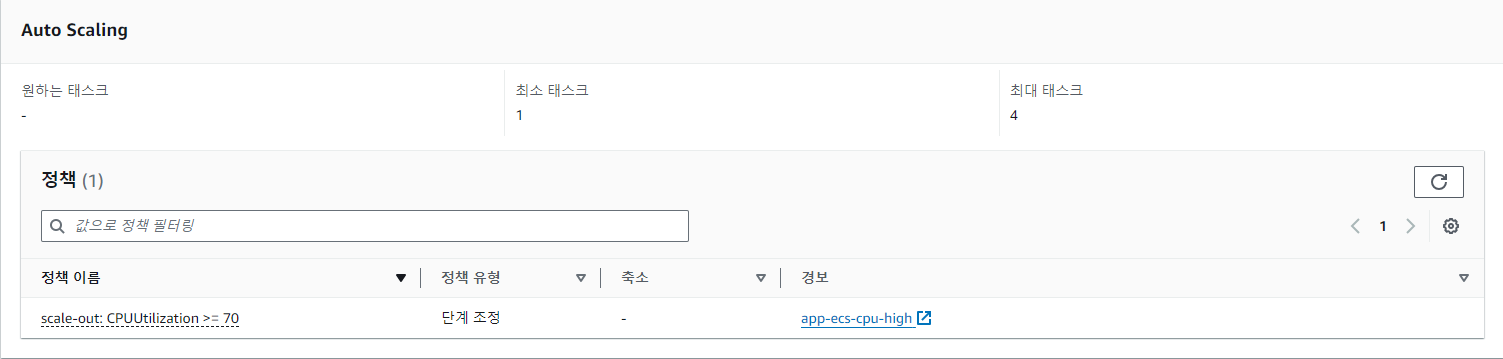

최소용량을 1, 최대용량을 4 로 지정하고 CPU에 따라 태스크를 scale out 하도록 구성하였다. 콘솔에서 확인해보자.

autoscaling

4. CloudFront 수정

앞서 운영환경 - 프론트를 구성할때 CloudFront로 들어오는 모든 트래픽은 S3로 전달되게 구성하였다. 맨 처음 개요에서 설명했듯 /api/** 경로로 시작하는 요청은 Application Load Balancer로 전달되도록 수정해야 한다.

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90

resource "aws_cloudfront_distribution" "admin-distribution" {
  origin {
    domain_name = aws_s3_bucket.app-prod-react.bucket_regional_domain_name
    origin_id   = aws_s3_bucket.app-prod-react.id
    origin_access_control_id = aws_cloudfront_origin_access_control.admin-front.id
    origin_path = "/admin"
  }

  # 추가
  origin {
    domain_name = aws_lb.app-alb.dns_name
    origin_id   = aws_lb.app-alb.id

    custom_origin_config {
      http_port                = 80
      https_port               = 443
      origin_protocol_policy   = "https-only"
      origin_ssl_protocols     = ["TLSv1.2"]
      origin_keepalive_timeout = 5
      origin_read_timeout      = 30
    }
  }

  enabled = true
  default_root_object = "index.html"
  comment = "admin distribution"

  aliases = ["app-admin.keencho.com"]

  default_cache_behavior {
    allowed_methods        = ["GET", "HEAD"]
    cached_methods         = ["GET", "HEAD"]
    target_origin_id       = aws_s3_bucket.app-prod-react.id

    viewer_protocol_policy = "redirect-to-https"
    min_ttl = 0
    default_ttl = 3600
    max_ttl = 86400

    forwarded_values {
      query_string = false
      cookies {
        forward = "none"
      }
    }
  }

  # 추가
  ordered_cache_behavior {
    path_pattern = "/api/*"
    allowed_methods = ["GET", "HEAD", "OPTIONS", "PUT", "POST", "PATCH", "DELETE"]
    cached_methods = ["GET", "HEAD"]
    target_origin_id       = aws_lb.app-alb.id

    viewer_protocol_policy = "redirect-to-https"
    default_ttl = 0
    max_ttl     = 0
    min_ttl     = 0

    forwarded_values {
      query_string = true
      headers      = ["*"]
      cookies {
        forward = "all"
      }
    }
  }

  price_class = "PriceClass_100"

  restrictions {
    geo_restriction {
      restriction_type = "whitelist"
      locations        = ["KR"]
    }
  }

  viewer_certificate {
    acm_certificate_arn = aws_acm_certificate.ssl-certificate-virginia.arn
    ssl_support_method = "sni-only"
    minimum_protocol_version = "TLSv1.2_2021"
  }

  custom_error_response {
    error_code = 403
    error_caching_min_ttl = 10
    response_page_path = "/index.html"
    response_code = 200
  }
}

글에는 관리자 수정본만 작성한다. Application Load Balancer 원본을 추가하였고 /api/* 경로 패턴은 로드밸런서로 라우팅 될 수 있도록 동작을 수정하였다.

5. CodeDeploy

Blue / Green 배포를 위한 CodeDeploy 관련 리소스를 생성한다.

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80

resource "aws_codedeploy_app" "app-deploy-app" {
  compute_platform = "ECS"
  name = "app-deploy"
}

data "aws_iam_policy_document" "app-deploy-assume-role" {
  statement {
    effect = "Allow"

    principals {
      type        = "Service"
      identifiers = ["codedeploy.amazonaws.com"]
    }

    actions = ["sts:AssumeRole"]
  }
}

resource "aws_iam_role" "app-deploy-role" {
  name               = "app-deploy-role"
  assume_role_policy = data.aws_iam_policy_document.app-deploy-assume-role.json
}

resource "aws_iam_role_policy_attachment" "app-AWSCodeDeployRole" {
  policy_arn = "arn:aws:iam::aws:policy/service-role/AWSCodeDeployRole"
  role       = aws_iam_role.app-deploy-role.name
}

resource "aws_iam_role_policy_attachment" "app-AWSCodeDeployRoleForECS" {
  policy_arn = "arn:aws:iam::aws:policy/AWSCodeDeployRoleForECS"
  role       = aws_iam_role.app-deploy-role.name
}

resource "aws_codedeploy_deployment_group" "app-deploy-group" {
  app_name               = aws_codedeploy_app.app-deploy-app.name
  deployment_config_name = "CodeDeployDefault.ECSAllAtOnce"
  deployment_group_name  = "app-deploy-group"
  service_role_arn       = aws_iam_role.app-deploy-role.arn

  auto_rollback_configuration {
    enabled = false
  }

  blue_green_deployment_config {
    deployment_ready_option {
      action_on_timeout = "CONTINUE_DEPLOYMENT"
    }

    terminate_blue_instances_on_deployment_success {
      action                           = "TERMINATE"
      termination_wait_time_in_minutes = 1
    }
  }

  deployment_style {
    deployment_option = "WITH_TRAFFIC_CONTROL"
    deployment_type   = "BLUE_GREEN"
  }

  ecs_service {
    cluster_name = aws_ecs_cluster.app-cluster.name
    service_name = aws_ecs_service.app-ecs-service.name
  }

  load_balancer_info {
    target_group_pair_info {
      prod_traffic_route {
        listener_arns = [aws_lb_listener.app-alb-listener-https.arn]
      }

      target_group {
        name = aws_lb_target_group.app-ecs-service-tg1.name
      }

      target_group {
        name = aws_lb_target_group.app-ecs-service-tg2.name
      }
    }
  }
}
  • 어플리케이션 생성
  • CodeDeploy 관련 IAM Role 생성
  • 배포그룹 생성
  • 로드밸런서 지정 (Blue / Green 배포를 위해 앞에서 생성한 타겟그룹 1, 2 지정)

6. Github Actions 배포 스크립트 작성

내가 사용한 Dockerfile이다.

1
2
3
4
5
6
7
8
9
10
11
12
13
14

FROM amazoncorretto:21

# 타임존 세팅
ENV TZ="Asia/Seoul"

ARG JAR_PATH

# 워크 디렉토리 세팅
WORKDIR /app-admin/

# 빌드된 jar 파일 복사
COPY $JAR_PATH /app-admin/app.jar

ENTRYPOINT ["java","-jar","app.jar"]

1
2
3

FROM nginx:latest
COPY nginx.conf /etc/nginx/nginx.conf
EXPOSE 80

다음은 배포 스크립트다.

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83

name: Deploy Spring Boot Application to ECS using CodeDeploy Blue / Green Deployment

on:
  workflow_dispatch:

jobs:
  deploy:
    name: Deploy
    runs-on: ubuntu-latest

    steps:
      - name: Check out the repository
        uses: actions/checkout@v4

      - name: Setup JDK 21
        uses: actions/setup-java@v4
        with:
          java-version: '21'
          distribution: 'corretto'

      - name: Setup Gradle
        uses: gradle/actions/setup-gradle@v3

      - name: Build Gradle
        working-directory: spring-boot
        run: |
          chmod +x ./gradlew
          ./gradlew bootjar --project-dir ./app-admin
          ./gradlew bootjar --project-dir ./app-user

      - name: Configure AWS credentials
        uses: aws-actions/configure-aws-credentials@v2
        with:
          aws-access-key-id: ${{ secrets.AWS_ACCESS_KEY_ID }}
          aws-secret-access-key: ${{ secrets.AWS_SECRET_ACCESS_KEY }}
          aws-region: ${{ secrets.AWS_REGION }}

      - name: Login to Amazon ECR
        id: login-ecr
        uses: aws-actions/amazon-ecr-login@v2

      - name: Build, tag and push image to Amazon ECR
        working-directory: spring-boot
        env:
          ECR_REGISTRY: ${{ steps.login-ecr.outputs.registry }}
        run: |
         docker build --build-arg JAR_PATH=app-admin/build/libs/*.jar --platform=linux/arm64 -t $ECR_REGISTRY/app-ecr:admin-latest -f app-admin/Dockerfile .
         docker build --build-arg JAR_PATH=app-user/build/libs/*.jar --platform=linux/arm64 -t $ECR_REGISTRY/app-ecr:user-latest -f app-user/Dockerfile .
         docker build --platform=linux/arm64 -t $ECR_REGISTRY/app-ecr:nginx-latest -f nginx.Dockerfile .

         docker push $ECR_REGISTRY/app-ecr:admin-latest
         docker push $ECR_REGISTRY/app-ecr:user-latest
         docker push $ECR_REGISTRY/app-ecr:nginx-latest

      - name: CodeDeploy Blue / Green Deployment
        working-directory: spring-boot
        run: |
          APPLICATION_NAME="${{ secrets.AWS_CODEDEPLOY_APPLICATION_NAME }}"
          DEPLOYMENT_GROUP="${{ secrets.AWS_CODEDEPLOY_DEPLOYMENT_GROUP_NAME }}"
          REGION="${{ secrets.AWS_REGION }}"
          REVISION_JSON='{
            "version": 1,
            "Resources": [
              {
                "TargetService": {
                  "Type": "AWS::ECS::Service",
                  "Properties": {
                    "TaskDefinition": "${{ secrets.AWS_CODEDEPLOY_TASK_DEFINITION }}",
                    "LoadBalancerInfo": {
                      "ContainerName": "nginx",
                      "ContainerPort": 80
                    },
                    "PlatformVersion": "LATEST"
                  }
                }
              }
            ]
          }'

          # Create a new deployment
          aws deploy create-deployment \
            --cli-input-json "{\"applicationName\":\"$APPLICATION_NAME\",\"deploymentGroupName\":\"$DEPLOYMENT_GROUP\",\"revision\":{\"revisionType\":\"AppSpecContent\",\"appSpecContent\":{\"content\":\"$(echo $REVISION_JSON | sed 's/"/\\"/g')\"}}}" \
            --region $REGION
  1. repository checkout
  2. setup jdk21
  3. setup gradle
  4. build gradle (bootjar)
  5. configure aws credentials
  6. login ecr
  7. build, tag and push image to ecr
    • OS, 아키텍쳐를 linux/arm64로 지정
  8. CodeDeploy 배포 생성
    • 어플리케이션 지정
    • 배포 그룹 지정
    • 리전 지정
    • 태스크 정의 지정
    • 로드밸런서가 트래픽을 nginx(80 포트) 로 라우팅하도록 지정

위와같은 순서로 진행된다. 두근거리는 마음으로 Run workflow 버튼을 눌러보자.

AWS, Terraform
AWS ECS
This post is licensed under CC BY 4.0 by the author.
Recently Updated
Contents

Terraform으로 AWS 무중단 배포 인프라 구성하기 - 5. 운영환경 (프론트)

Terraform으로 AWS 무중단 배포 인프라 구성하기 - 7. 마무리
